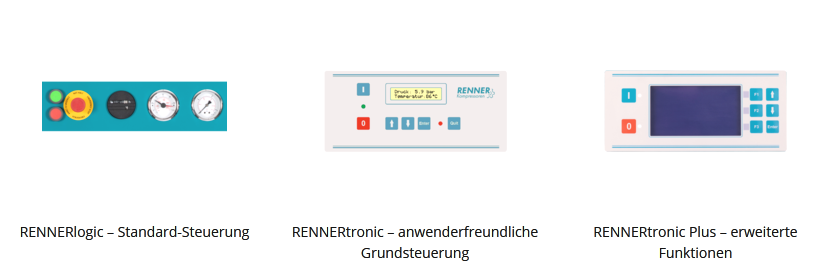

Kompressorensteuerungen RENNERlogic, RENNERtronic und RENNERtronic Plus

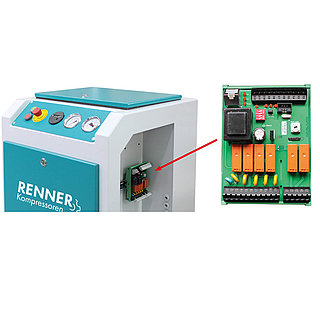

RENNERlogic: Die Standardsteuerung



Mit der RENNERlogic erhalten Sie eine Steuerung, die die Funktion des Kompressors optimiert und Ihnen zahlreiche Vorteile bietet!

Leistungsmerkmale



   - mit dem Start-Taster geht der Kompressor in Betrieb, mit dem Stopp-Taster schaltet der Kompressor in die Nachlaufzeit

  -  Not-Halt: In Gefahrensituationen wird der Kompressor sofort abgeschaltet

   - LED-Anzeige: Kompressorstatus wird durch optische Signale angezeigt

   - fernanzeigender Thermostat zur Temperaturüberwachung der Anlage

   - Betriebsstundenzähler, um Betriebsstunden und Wartungsintervalle einfach zu überwachen

   - Manometer und Druckschalter zur Prüfung und Steuerung des Drucks

   - DIP-Schalter zur einfachen Einstellung der Nachlaufzeit und Hochlaufzeit

   - Modbus RTU, dient zum Beispiel dem Anschluss einer übergeordneten Steuerung oder einer Gebäudeleittechnik





Vorteile



   - serienmäßig: für einen externen Ein-/Aus-Schalter sind Klemmen im Schaltkasten vorhanden

   - standardisiert: potentialfreie Meldungen, Störmeldung und Bereitschaftsmeldung

    vereinfacht: automatischer Wiederanlauf nach Spannungsausfall (AWAL) durch Stecken einer optionalen Zusatzplatine (Zeitverzögerung 90 Sekunden)

    - optional: über ein externes Signal kann der Kompressor stillgelegt werden





Serienmäßige Ausstattung



   - RENNER Schraubenkompressoren von 2,2 – 55,0 kW

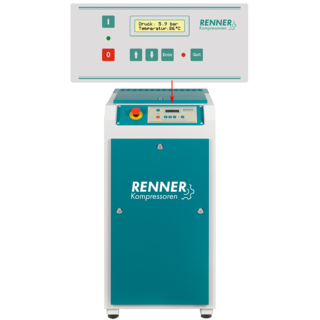

RENNERtronic: die anwenderfreundliche Grundsteuerung



Leistungsmerkmale



Druckregelung innerhalb zweier einstellbarer Druckbänder



Der Kunde kann selbst zwei Druckbänder innerhalb vom Werk vorgegebener Grenzen festlegen, in deren Abhängigkeit die Regelung des Kompressors erfolgt.





Erfassung der Betriebs- und Laststunden:



Zur Erkennung eines unwirtschaftlichen Betriebs bei stark variierenden Laststunden. Überwachung einstellbarer Wartungsintervalle: Für verschiedene Kompressorkomponenten wie zum Beispiel Luftfilter oder Ölfilter können Wartungsintervalle hinterlegt werden, bei deren Ablauf eine entsprechende Meldung erscheint.





Störungsspeicher:



In der Steuerung werden zu Diagnosezwecken die letzten zehn Meldungen mit Angabe der beim Auftreten aktuellen Betriebsstunden gespeichert.





Verschiedene Codeebenen:



Das Menüsystem wird durch verschiedene Codenummern vor unberechtigten Änderungen geschützt.







Grundlastwechsel-Schaltung:



Die Steuerung beinhaltet eine über das Menü aktivierbare einfache GLW (Zusatzmodul erforderlich).





Ansteuerung von Frequenzumrichtern:



Für die Ansteuerung eines Kompressors mit FU ist ein PI-Regler integriert. Dieser ermittelt abhängig vom eingestellten Druckband den Drehzahl-Sollwert und gibt diesen als analoges Signal an den Umrichter weiter (Zusatzmodul).





Modbus RTU:



dient zum Beispiel dem Anschluss einer übergeordneten Steuerung oder an eine Gebäudeleittechnik (Industry 4.0 Ready).





Vorteile



   - Energieersparnis

   - sicherer Kompressorlauf

   - steuern und überwachen der Anlage

   - einfache Bedienbarkeit

   - erhöhte Betriebssicherheit

   - Erweiterungsmöglichkeiten nach speziellen Kundenwünschen

   - Industry 4.0 Ready





Serienmäßige Ausstattung



   - ab RS 75 in den verschiedenen Ausführungen

   - bei allen Kompressoren mit Frequenzumrichter

   - RS-PRO 2-30,0 – 55,0 D

   - Booster (RSM)





Optional erhältlich für



   - RENNER Schraubenkompressoren von 2,2 – 55,0 kW

   - SL-S / SL-I 1,5 – 7,5

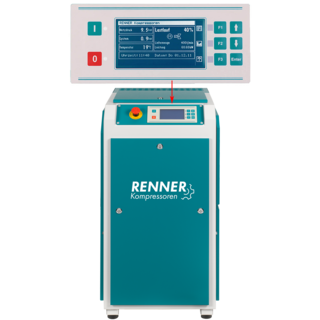

RENNERtronic Plus: Die Kompressorsteuerung mit erweiterten Funktionen





Leistungsmerkmale



Die RENNERtronic Plus erfüllt alle Funktionen der RENNERtronic Standard-Variante. Aber sie kann noch mehr! Echtzeituhr: Auf einem großen Display mit Echtzeituhr lassen sich alle Funktionen übersichtlich abrufen. Die interne Software verfügt über eine Zeitschaltuhr mit 7 Kanälen.



Grundlastwechsel-Schaltung:

Die Software ist mit einer Grundlastwechselsteuerung ausgestattet. Diese wird über die RS485-Schnittstelle (Modbus) verbunden (max. 4 weitere Anlagen).



Hardware:

Auch die Hardware wartet mit zusätzlichen Features auf: So verfügt die RENNERtronic Plus über 11 digitale Eingänge (statt 5 bei der RENNERtronic), 8 digitale Ausgänge (statt 6), 1 analogen Eingang für Temperatursensor und 3 für Druckmessumformer und Stromwandler. Die beiden analogen Ausgänge sind ohne Zusatzmodul einsatzbereit. Die Steuerung ist mit einem großen, übersichtlichen Display ausgestattet.



Systemdrucküberwachung:

Der Systemdruck wird durch einen Druckmessumformer am Verdichter überwacht, dadurch läuft der Kompressor erst nach vollständiger Entlastung wieder an, auch die Nachlaufzeit lässt sich systemdruckabhängig steuern. Außerdem wird kontrolliert, ob sich der Systemdruck aufbaut, um beispielsweise einen Keilriemenriss zu erkennen.





Optional erhältlich:



    Profibusanbindung





Serienmäßige Ausstattung bei



   - SLM-S 7,5 – 30,0

   - wassereingespritzte Kompressoren (RSW)





Optional erhältlich für folgende Kompressoren:



   - ab RS 75 in den verschiedenen Ausführungen

   - alle Kompressoren mit Frequenzumrichter

   - RS-PRO 2-30,0 – 55,0 D

   - Booster (RSM)

   - RENNER Schraubenkompressoren von 2,2 – 55,0 kW

   - SL-S 1,5 – 5,5











Übergeordnete Steuerungen RENNERcontrol und RENNERconnect

RENNERcontrol

RENNERconnect

RENNERcontrol



Die RENNERcontrol ist eine Grundlastwechselschaltung im Wandmontagekasten mit Webvisualisierung und Touchscreen. Sie ist in verschiedenen Versionen verfügbar.





RENNERcontrol Touch



Webserver mit Grundlastwechselschaltung und 7“-Touchscreen. Visualisierung und Überwachung der Kompressoren über Netzwerk und vor Ort, GLW bis zu 4 Kompressoren.





RENNERcontrol Touch ohne Webservervisualisierung



Wie RENNERcontrol Touch, jedoch ohne Webserver.

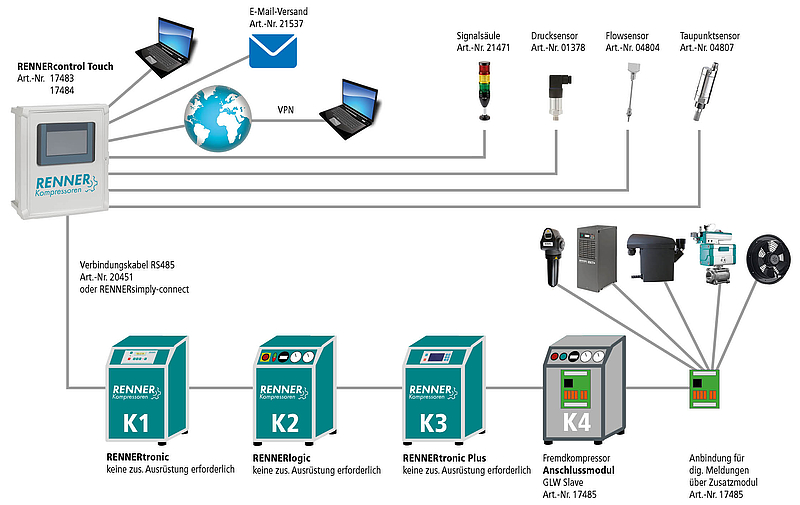

Die Anbindung der Kompressoren erfolgt über die RS485-Schnittstelle der RENNER-Steuerungen RENNERlogic, RENNERtronic und RENNERtronic Plus. Fremde Kompressoren benötigen ein Anschlussmodul. Die Anwendungsbeispiele der eingebauten Grundlastwechselschaltung treffen auch auf die RENNERcontrol zu.





Vorteile der RENNERcontrol











    leicht nachrüstbar

    Visualisierung der Kompressoren

    erweitertes Störungs- und Wartungsmanagement

    Auswertung von drei weiteren Analogsensoren

    E-Mail meldet Wartung und Störung

    digitale Ein-/Ausgänge sind über Zusatzmodul erweiterbar





























Webserver für die RENNERcontrol-Steuerung



Die Grundansicht informiert über den aktuellen Netzdruck, den aktuellen Zustand der Kompressoren sowie über Datum und Uhrzeit. Detailierte

Information können durch direktes Anwählen der jeweiligen Darstellung abgerufen werden.



Wählt man einen Kompressor an, wird der aktuelle Zustand näher erläutert. Aus dieser Ansicht heraus ist es möglich, noch weitere Details wie

Öltemperaturverlauf, Störmeldespeicher und Wartungsdaten abzurufen.



Anzeige des Wartungsplans und der Betriebsstunden des ausgewählten Kompressors.

Anzeige des Temperaturverlaufs von Kompressor und Raum.

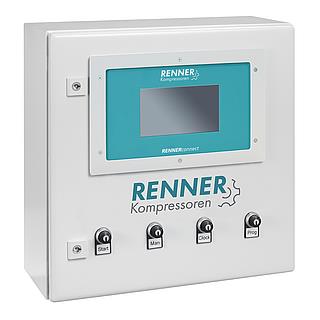

Produktinformationen RENNERconnect



Nutzen Sie Ihre Druckluftstation wirtschaftlich! Die RENNERconnect ist eine übergeordnete, intelligente Steuerung zur optimalen Verwaltung und Überwachung Ihrer Druckluftstation. Sie zeichnet sich durch hohe Wirtschaftlichkeit und Zuverlässigkeit aus. Durch intelligente, verbrauchsabhängige Zuschaltung der Kompressoren schöpfen Sie nicht nur ein großes Energieeinsparpotential aus, sondern haben auch eine erhöhte Betriebssicherheit Ihrer Maschinen.





Leistungsmerkmale der RENNERconnect:



Unabhängig des Kompressortyps können bis zu 16 Kompressoren gesteuert werden:



   - RENNER Kompressoren

   - Fremdfabrikate

   - Standardkompressoren mit Last-/Leerlaufregelung





Alle Kompressoren laufen in einem gemeinsamen, schmalen Druckband. Das bedeutet:



   - gleiche Ein-/Ausschaltpunkte für alle Kompressoren

   - Druckband kann auf ein Minimum reduziert werden

   - hohe Energieeinsparung, da maximale Druckabsenkung

   - ältere Kompressorstationen werden im Handumdrehen wirtschaftlicher



RS485-Bus-System:



Alle angeschlossenen Kompressoren werden über ein RS485-Bus-System verwaltet.







Anbindung von Zusatzkomponenten:



An die RENNERconnect-Steuerung können zahlreiche Zusatzkomponenten im Kompressorraum angeschlossen und überwacht werden (zum Beispiel Trockner, Ableiter, Taupunktsensor, Flowsensor, zusätzliche Drucksensoren).







DIN ISO 50001:



Die Steuerung kann auch als Energiemanagement-Tool gemäß DIN ISO 50001 (Abschnitt 4.6.1. Überwachung, Messung, Analyse) eingesetzt werden. Sprechen Sie uns an, wir beraten Sie hierzu gerne.



   - besonders niedrige Schaltfrequenz (verlängert die Standzeiten aller mechanischen Bauteile der Kompressoren)

   - besonders niedrige Energiekosten (permanente Verbrauchsberechnung sorgt konsequent für den effektiven Einsatz der Kompressorenleistung untereinander)





Vorteile der RENNERconnect



   - Kompressoren mit der RENNERlogic, RENNERtronic oder RENNERtronic Plus können direkt an die RENNERconnect angeschlossen werden.

   - Fremdfabrikate benötigen zur Anbindung nur ein kompaktes Anschlussmodul

    größtmögliche Energieeinsparung (bis zu 30%) durch Vermeidung von teuren Leerlaufzeiten, Last-/Leerlaufschaltspielen, Druckoptimierung mit vier einstellbaren Druckbändern sowie durch Maximaldruckreduzierung.

    erhöhte Lebensdauer von Ansaugreglern, Verdichterstufen, Schützen und Motoren! Die Servicekosten reduzieren sich auf die tatsächlichen Lastleistungen.

    die RENNERconnect passt den Einsatz der Kompressoren automatisch dem laufenden Druckluftbedarf an, um stets nur so viel Druckluft zu erzeugen, wie Sie in der Produktion benötigen.

































































Webserver für die RENNERconnect-Steuerung



Ihre Druckluftstation im Griff – immer und überall



  -  der Webserver ist in jeder RENNERconnect-Steuerung integriert

  -  alle aktuell gemessenen Werte werden direkt auf dem Webserver angezeigt

  -  aktuelle Online-Auswertung des Laufverhaltens der Kompressoren und Anbauteile

  -  statistische Auswertung aller Parameter in Tages-, Wochen- oder Jahresberichten

  - Einstellung und Parametrierung der Kompressoren und Zusatzgeräte über den Webserver möglich

  -  optional: automatischer Versand der Tagesberichte

  - Servicetermin-Berechnung in Abhängigkeit der Kompressorlaufzeiten

  -  Fernbedienung der Druckprofile, Rangfolgen und Schaltuhr über den Webserver



Hauptansicht: Ansicht aller angeschlossenen Kompressoren und Sensoren



Mit dem Panel-Designer ein professionelles Abbild Ihrer Station erstellen



Ein übersichtliches Gesamtdiagramm stellt auf einen Blick Druckverlauf, Volumenstrom sowie die Kompressorlaufzeiten dar.

Webserver Plus



Mit der Option „Webserver Plus“ erhalten Sie ein integriertes Service- und Alarm-Management:



   - E-Mail-Versendung bei Störungen, Warnungen und Wartungen möglich

   - Meldung, wenn Grenzwerte von Druck, Taupunkt und Temperatur über- bzw. unterschritten werden
